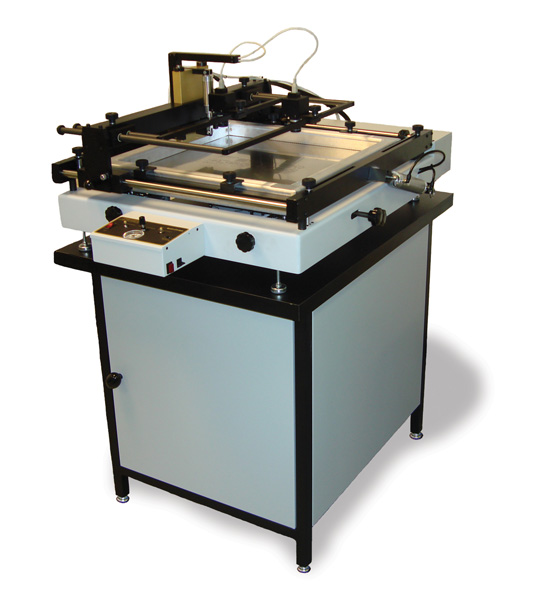

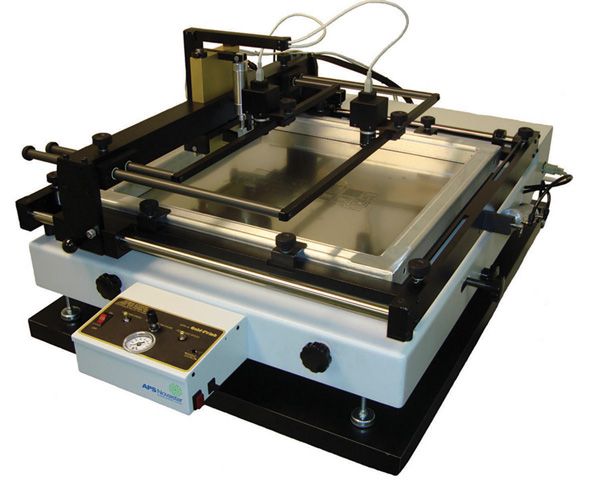

Automatické tiskací zařízení, vybavené vision systémem, nabízí ekonomické řešení pro prototypovou výrobu, malou a středně sériovou výrobu, tisk pro ultra-fine QFP, microBGA a CSP.
- Automatické zařízení
- Vision systém s 10X zvětšením
- Axiální ustavování šablony k desce až do ultra kroku 0,305 mm
- Jednoduchá nebo dvojitá kamera
- Součástí dodávky i kabeláž a PC
- Automatické lineární vodítko stěrky
- Pneumaticky nastavitelný přítlak dvojité stěrky
- Pneumaticky nastavitelná rychlost stěrky
- Součástí zařízení jsou 2 polyuretanové a 2 kovové stěrky
- Automatické zvedání rámu
- X & Y nastavení ± 12,7 mm
- Nastavení Z-osy 0 až 16 mm, jednoduchý knoflík, samoúrovňový
- Theta nastavení pomocí dvou otáčivých knoflíků, rozsah ± 5°
- Nastavení pro jakkoliv velký rám do velikosti 584 x 584 mm
- Maximální tiskací plocha 406 x 457 mm
- Vnější rozměry rámu 584 x 584 mm
- Celkové rozměry zařízení 762 x 889 x 406 mm
- Výška s podstavcem 1194 mm
- Váha 68 kg
Doplňky: Rám pro rychlou výměnu šablon, příslušenství pro tisk 2-stranných desek, podstavec.
