Poloautomatický optický inspekční systém pro osazené desky plošných spojů, s pohledem zhora dolů.

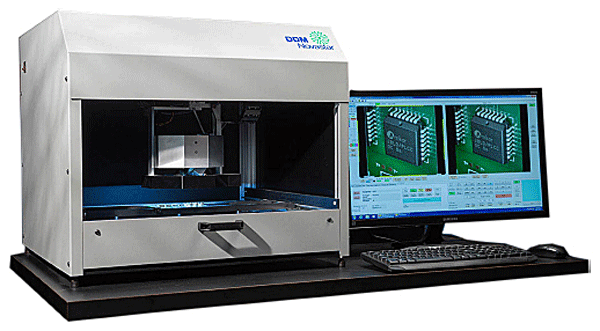

NovaScope NS-1818 je poloautomatický optický inspekční systém, s tříděním a archivaci obrazů, určený pro osazené desky plošných spojů. Významně zvyšuje rychlost a přesnost manuálních vizuálních inspekcí a je pouze zlomkem ceny plně automatizovaných AOI. Programování může být provedeno v řádu minut, s použitím Gerber, XY osazovacího seznamu a importních charakteristik soupisu materiálů. Je zde také užitečná vlastnost jednoduchého skenování typu matrix a inspekce desky.
NovaScope NS-1818 je vynikající pro:
- Inspekci první desky, ještě než se desky začnou osazovat na výrobní lince sériově. Tím se zajistí, že je linka nastavena správně.
- Audit výrobní linky.
- 100% inspekci u malosériové výroby
- Inspekci na konci výrobní linky. Někdy mohou být na deskách už namontovány i vysoké vývodové součástky, které mohou způsobovat problémy ostatním zařízením.
- Použití jak před pájením/přetavením, tak i po něm. Desky jsou totiž stacionární, nepohybují se, takže nemůže dojít k pohybu součástek. Pohybuje se kamera.
- Zachycování obrazu a archivování kritických inspekčních oblastí na DPS.
- Aplikace, kde se vyžaduje sledovatelnost, jako jsou vojenský, letecký a kosmický, medicínský a automobilový průmysl.
Popis:

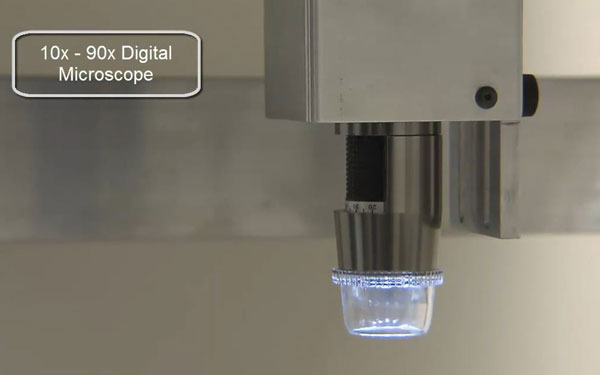

- Systém pohybuje automaticky digitálním mikroskopem k inspekčním bodům, nastavuje osvětlení, zoomuje oblast zájmu a zobrazuje živý obraz zkoumané oblasti.
- Obrazy známé dobré desky pro danou oblast jsou zobrazovány vedle živého obrazu pro vizuální porovnání operátorem. Na rozdíl od AOI všechna rozhodnutí o tom, co je v pořádku a co není, dělá operátor sám.
- Pro obtížně kontrolovatelné body může být nastavitelné osvětlení s použitím grafického rozhraní.
- Obrazy jsou automaticky zachycovány a mohou být ukládány jako část následné inspekční zprávy.
- Inspekce může být dělána podle součástek, podle oblastí na desce, nebo podle obojího.
- Inspekce na chybějící součástku, otočení, polaritu, soukryt, text, pájku, pájecí pastu, ohnuté vývody, ohnuté piny, můstky, přerušené cesty, nebo jakéhokoliv dalšího znaku na DPS, viditelného zhora dolů.
Systém zahrnuje:
- Inspekční plochu 450 x 450 mm s výsuvným držákem pro desku.
- 5,0 MP polarizovanou barevnou kameru (2592 x 1944 pixelů) s programovatelným osvětlením zhora dolů bílými LED.
- Zvětšení 20x až 90x nastavitelné změnou pracovní vzdálenosti a zaostřením. Rozsah optického zvětšení v rozsahu 10x až 20x, typické je 15x.
- Pracovní vzdálenost 5 až 15 cm.
- Prostor pod deskou typicky 7,5 cm, v závislosti na aktuálním nastavení
- Ryhlost nastavování polohy X-Y: 20 cm/sec.
- 27“ 4K video monitor
- PC, Windows 7 Pro, nakonfigurovaný
- Napájení 230 VAC
- Rozměry: 102 cm (š) x 92 cm (hl.) x 61 cm (v)
- Váha zařízení bez PC přibližně 40 kg
