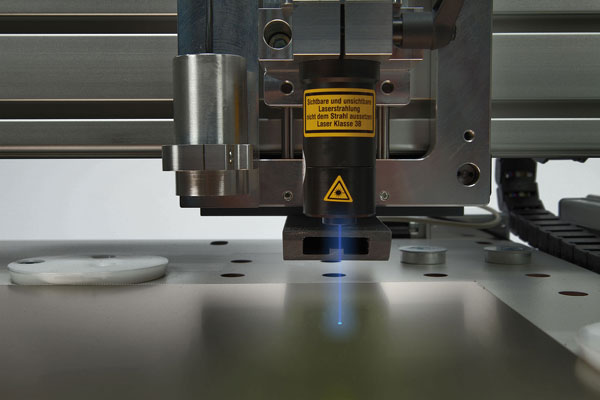

Bungard LDI, UV laserový systém pro přímou expozici pro všechny běžné typy fotoresistů. Laserová jednotka Bungard je doplňkem pro frézky Bungard CCD, který exponuje fotoresisty, pájecí masky a Alucorex. Laser je namontován do držáku vřetena místo vysokofrekvenčního vřetena a je řízen softwarem RotePro 3000. Laserová expoziční jednotka Bungard je odpovědí na požadavek mnoha operátorů na vyšší přesnost, rychlejší zpracování a nižší náklady na nástroje, jako je tomu například u izolačního frézování.

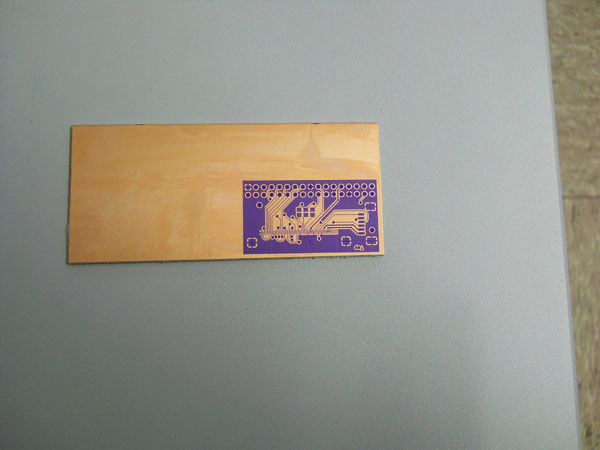

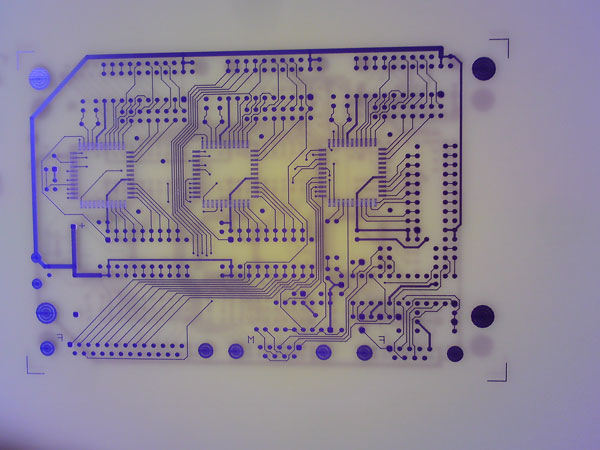

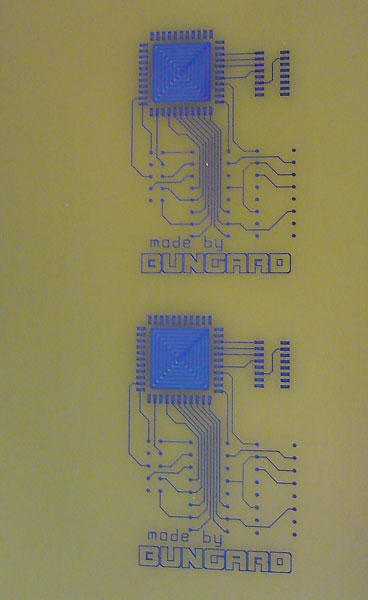

Cílovými zákazníky jsou elektroničtí vývojáři s častými změnami rozvržení, kteří chtějí zpracovávat své prototypy desek plošných spojů (např. anténní struktury) v technologii mokrého zpracování podle průmyslových standardů. Většina zde ukázaných vzorků byla obvykle vyrobena přibližně za 3 minuty.

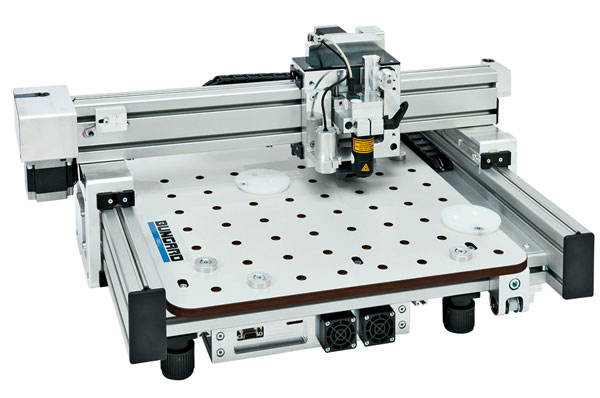

Laserová hlava má rozlišení lepší než 50 mikronů a je k dispozici buď jako doplněk k položce pro stávající stroje CCD, jakož i jako kompletní CNC systém, který dokáže nejen exponovat, ale také vrtat a frézovat.
Bungard Laser Direct je schopen exponovat PCB velikosti eurokarty za přibližně 15 minut, v závislosti na hustotě pouzder a poměru stran. K ovládání laserové jednotky je nutný software LaserPro. Šířka čáry je definovaná výškou pojezdu a intenzita expozice je definovaná intenzitou laseru a rychlostí pojezdu. V LaserPro lze pro aktuálně 1 - 15 nástrojů nastavit rychlost posunu, výšku posunu, energii světla a zpoždění při spuštění (Prelight).
LaserPro zpracovává data HPGL (HPGL 7475A) stejným způsobem, jako ostatní operační software pro Bungard CCD RoutePro a DispPro. Je-li to nutné, je pro převod Gerber Data na HPGL posunovací cesty vyžadován CAD-CAM software IsoCcam.
Po expozici mohou být desky vyvolány a odleptány jako náš normální základní materiál s nanesenou fotovrstvou. Bungard LDI neodstraňuje měď ze substrátu. Při laserování mědi vznikají nebezpečné plyny, které vyžadují speciální shromažďovací, neutralizační a likvidační opatření. Podle našeho názoru je leptání mnohem uživatelsky přívětivější možností.
S laserovým systémem pro přímou expozici Bungard LDI lze prototypy realizovat rychleji a přesněji než pomocí předchozí technologie. Pro výrobu malých sérií stále doporučujeme vytvořit layout film pomocí fotoplotru Bungard Filmstar a exponovat pomocí vakuové expoziční jednotky Hellas nebo - pro jemnější rozlišení – pomocí rovněž vakuové expoziční jednotky EXP 8000 či EXP 3040 LED.
Bungard laserová hlava a software LaserPro jsou nabízeny za bezkonkurenční cenu. Mohou být dovybaveny na všechny Bungard CCD stroje mladší roku 2006.
- Třída laseru 3B
- Výkon 120 mW
- Rozměry 47(d) x 47(š) x 110(v) mm
- Bezpečnost: - magnetický bezpečnostní spínač; laser se zapne pouze tehdy, pokud je jednotka namontovaná v CCD držáku směrem dolů, - ochranný kryt z PVC
- Připojení napájení přes Bungard CCD
- Ovládání přes Bungard CCD / RoutePro3000
- Požadavky: - Bungard CCD, - software RoutePro3000, - laserová licence pro RoutePro3000
- Použití: expozice UV-laserovou diodou; vlnová délka přibl. 405 nm, vhodné pro pozitivní a negativní fotoresisty, pájecí masky a Alucorex
- Rychlost pojezdu (v závislosti na rozlišení a typu fotoresistu) 100 mm – 10 000 mm / min
- Průměrná rychlost 1 000 mm / min
- Čárové rozlišení typicky a specifikované 50 μm – 1000 μm (maximálně možné: 25 μm a 1500 μm)
